ARM的Cortex - M3 WebRadio

  ARM是嵌入式的网络广播电台互联网上的ARM Cortex - M3微控制器和VS1053音频编解码器为基础。 无线电可以通过供电PoE（以太网供电）。

有一个小流指数和USB音箱概述 。


五金

•   原理图和布局 （谷歌代码）

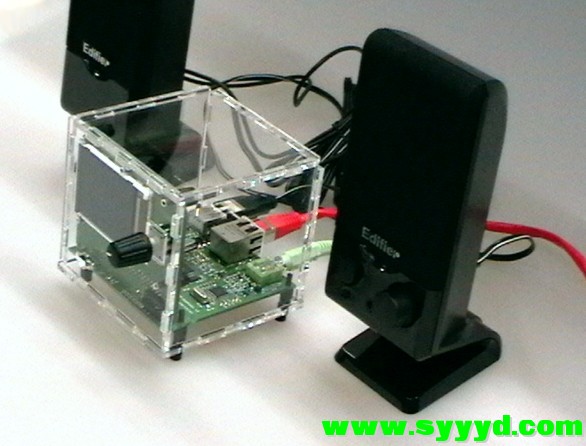

•   有机玻璃案件


• 商店： 包WebRadio


软件

•   特点  回放Shoutcast / Icecast流  音频文件播放记忆卡上  当前时间和日期的NTP服务器  闹钟  2011年路线图
• 实时操作系统+新的以太网协议栈


状态

五金
显示	工作（S65 - L2F50，S65 - LPH88，S65 - LS020，MIO283QT - 1，MIO283QT - 2）
旋转编码器	工作（2和第4步编码器）
红外线接收器（RC5的）	工作
SD卡	工作
VS1033c/VS1033d/VS1053b	工作
F - RAM的（FM25Vxx）	工作
以太网协议栈
协议	ARP，IP，IP组播，ICMP，TCP，UDP
DHCP客户端	工作
DNS客户端	工作
NTP客户端	工作
HTTP服务器	工作
FTP服务器	-
UPnP设备	工作
脂肪堆积
榆林陈FATFS与LFN	工作
特点
播放Shoutcast / Icecast流	工作
播放RTSP流	50％
从SMB / CIFS共享播放	-
从记忆卡播放	工作
从存储卡中的负载设置	工作
通过菜单更改设置	工作
通过HTTP更改设置	工作
通过HTTP的控制	站控制工程
通过UPnP控制	音量控制工程
闹钟	工作
引导程序	工作

  microSD的卡进行测试。

SD卡供应商	容量	v0.08	v0.09	v0.10	主干
金士顿	2 GIB	工程	失败	工程	工程
铂金	1 GIB			工程	工程
铂金	2 GIB			工程	工程
SanDisk公司	512 MIB	工程	工程	工程	工程
SanDisk公司	2 GIB	工程	工程	工程	工程

  （这份名单将扩大时，我们将检查一张新卡。如果你的SD卡没有列出，请我们注意是否能正常工作或没有。）







网络收音机的设置

V2版原理图






PCB截图



元件列表：
BOM
---
  Part-----Device---------Package
  ARM      LMI LM3S6950   LQFP100
  ARM_C1   27pF           C0603
  ARM_C2   27pF           C0603
  ARM_C3   22pF           C0603
  ARM_C4   22pF           C0603
  ARM_C5   100nF          C0603
  ARM_C6   100nF          C0603
  ARM_C7   100nF          C0603
  ARM_C8   100nF          C0603
  ARM_C9   100nF          C0603
  ARM_C10  100nF          C0603
  ARM_C11  100nF          C0603
  ARM_C12  100nF          C0603
  ARM_Q1   8MHz           HC49UP
  ARM_Q2   25MHz          HC49UP
  ARM_R1   10k            R0603
  ARM_R2   10k            R0603
  ARM_R3   10k            R0603
  C1       22uF 63V       CPOL-153CLV-0810
  C2       100nF          C0603
  C3       100nF          C0603
  C4       100uF          CPOL-153CLV-0810
  C5       2uF            C0603
  C6       2uF            C0603
  C7       10nF           C0603
  C8       2uF            C0603
  C9       2uF            C0603
  C10      2uF            C0603
  C11      10nF           C0603
  C12      2uF            C0603
  C13      2uF            C0603
  C14      10nF           C0603
  C15      2uF            C0603
  D1       Schottky 90V   DO214AA
  EXP                     MA17-2
  EXP_C1   100nF          C0603
  EXP_C2   100nF          C0603
  FM       Ramtron FM25x  SO8 (optional)
  FM_C1    100nF          C0603
  FM_R1    47k            R0603 (optional)
  FUSE     1A             R1206
  JTAG                    MA10-2
  L1       100uH          L-PIS4728
  L2       10uH           L3216C
  OUT      3.5mm          1503_09
  POE      TPS2375D       SO8
  POE_CLA  4k7 (4k4)      R0603
  POE_D1   SMAJ58A        DO214AA
  POE_DET  24k (25k)      R0603
  POE_ILM  100k           R0603
  RJ       RJ45-POE       Wuerth WE-7499211121
  RJ_C1    100nF          C0603
  RJ_C2    10pF           C0603
  RJ_C3    10nF           C0603
  RJ_C4    10pF           C0603
  RJ_C5    10pF           C0603
  RJ_C6    100nF          C0603
  RJ_C7    10pF           C0603
  RJ_R1    50             R0603
  RJ_R2    50             R0603
  RJ_R3    50             R0603
  RJ_R4    50             R0603
  RJ_R5    220            R0603
  RJ_R6    220            R0603
  SD       microSD        Molex microSD 492250821
  SD_C1    100nF          C0603
  SD_C2    2uF            C0603
  SD_C3    2uF            C0805
  SD_Q1    P-CHN*         SOT23
  SD_R1    47k            R0603
  SD_R2    47k            R0603
  SD_R3    47k            R0603
  SD_R4    47k            R0603
  SD_R5    47k            R0603
  U1       MAX5035BUSA    SO8
  U2       LP2985-3V3     SOT23-5
  U3       LP2985-2V8     SOT23-5
  U4       LP2985-1V8     SOT23-5
  USB      USB-A          USB-A-S
  USB_C1   1uF            C0603
  USB_C2   10nF           C0603
  USB_C3   100nF          C0603
  USB_C4   4uF            C1206
  USB_L1   10uH           L4532M
  USB_Q1   P-CHN          SOT23
  USB_R1   47k            R0603
  USB_R2   4,7k           R0603
  VS       VLSI VS1053    LQFP-48
  VS_C1    27pF           C0603
  VS_C2    27pF           C0603
  VS_C3    10nF           C0603
  VS_C4    10nF           C0603
  VS_C5    47nF           C0603
  VS_C6    1uF            C0603
  VS_C7    100nF          C0603
  VS_C8    100nF          C0603
  VS_C9    100nF          C0603
  VS_C10   100nF          C0603
  VS_C11   100nF          C0603
  VS_C12   100nF          C0603
  VS_C13   100nF          C0603
  VS_C14   100nF          C0603
  VS_CL    10uF           C1812
  VS_CL2   3.3nF          C0603
  VS_CR    10uF           C1812
  VS_CR2   3.3nF          C0603
  VS_GBUF  0              R0603 (Line-Out for Headphones)
  VS_GND   0              R0603 (Normal Line-Out)
  VS_Q1    12.288MHz      HC49UP
  VS_R1    1M             R0603
  VS_R2    47k            R0603
  VS_R3    22             R0603
  VS_R4    22             R0603
  VS_R5    10             R0603
  VS_R6    10k            R0603
  VS_R7    10k            R0603
  VS_RL    470            R0603
  VS_RR    470            R0603


BOM (Exp)
---
  Part-----Device---------Package
  EXP                     FE17-2_SMD
  EXP_C1   100nF          C0603
  EXP_C2   100nF          C0603
  IR       TSOP17         TSOP17
  IR_C1    2uF            C0603
  IR_C2    100nF          C0603
  IR_R1    1k             R0603
  IR_R2    50             R0603
  LCD      S65+Connector  S65-LCD
  LCD_C1   100nF          C0603
  LCD_C2   100nF          C0603
  LCD_C3   100nF          C0603
  LCD_C4   100nF          C0805
  LCD_C5   2uF            C0805
  LCD_D1   Schottky       DO214AA
  LCD_L1   1mH            WE-PD3-S
  LCD_Q1   NPN            SOT23
  LCD_R1   47k            R0603
  LCD_R2   47k            R0603
  LCD_R3   4k7            R0603
  LCD_R4   47k            R0603
  SW       EC12E          Bourns PEC12 or Alps EC12
  SW_C1    3.3nF          C0603
  SW_C2    3.3nF          C0603
  SW_C3    10nF           C0603
  SW_R1    1k             R0603
  SW_R2    1k             R0603
  SW_R3    1k             R0603

源代码  固件  V2 V3 版原理图
程序.zip (176.65 KB, 下载次数: 33)

2011-9-14 20:34 上传

点击文件名下载附件

V3.zip (298.09 KB, 下载次数: 32)

2011-9-14 20:33 上传

点击文件名下载附件

V2.zip (354.88 KB, 下载次数: 30)

2011-9-14 20:33 上传

点击文件名下载附件

固件.zip (868.88 KB, 下载次数: 35)

2011-9-14 20:53 上传

点击文件名下载附件

英文版说明书.pdf
