Ardunio 入门教程-实验十五 Arduino 环境光线传感器实验

光线越强 串口读出的值越大！

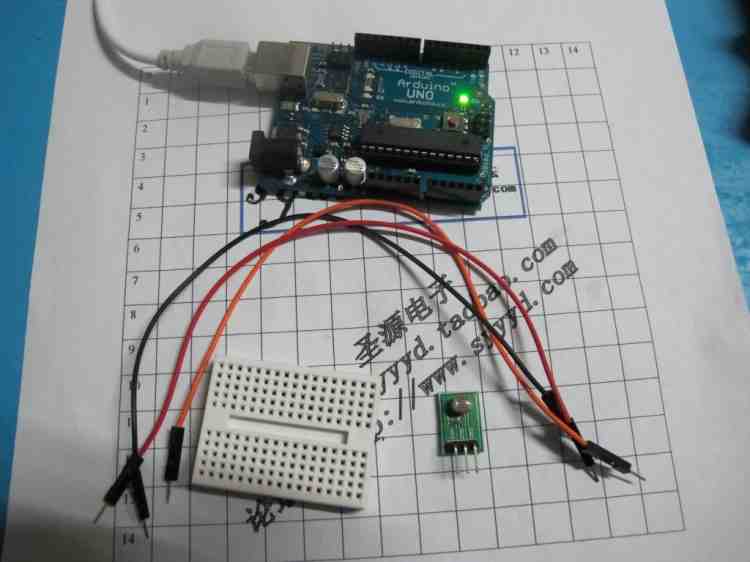

实验用到的元件

实验用到的元件 ，1个光敏模块,3根杜邦线，一块实验板。

原理图



引脚对应图。

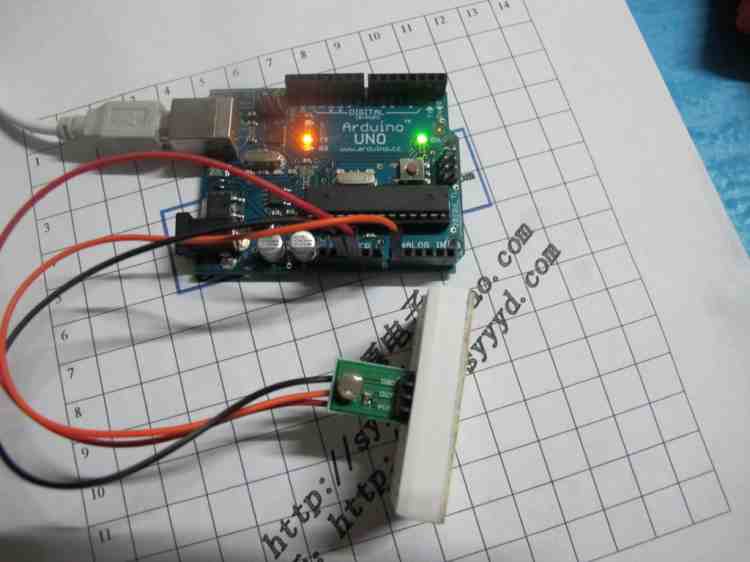

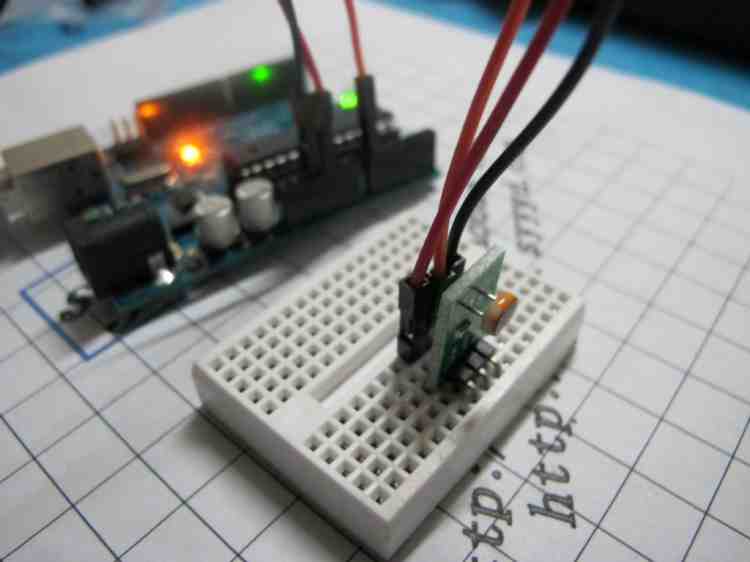

连接图



光敏模块的 1脚接 VCC  二脚接auduino板  A0 口  三脚接GND

实验演示视频：

光线越强 串口读出的值越大！

代码：

1. void setup()

2. {

3.   Serial.begin(9600); // 打开串口，设置波特率为9600 bps

4. }

5. void loop()

6. {

7.       int val;

8.       val=analogRead(0);//传感器接到模拟口0

9.       Serial.println(val,DEC);//从串口发送字符串并换行

10.       delay(100);

11. }


复制代码
