Ardunio 入门教程-实验一 闪烁的LED

sydz

软件的安装
   下载Arduino 软件  软件下载地址：  点击下载  http://arduino.googlecode.com/files/arduino-1.0-windows.zip

下面我们制作第一个实验

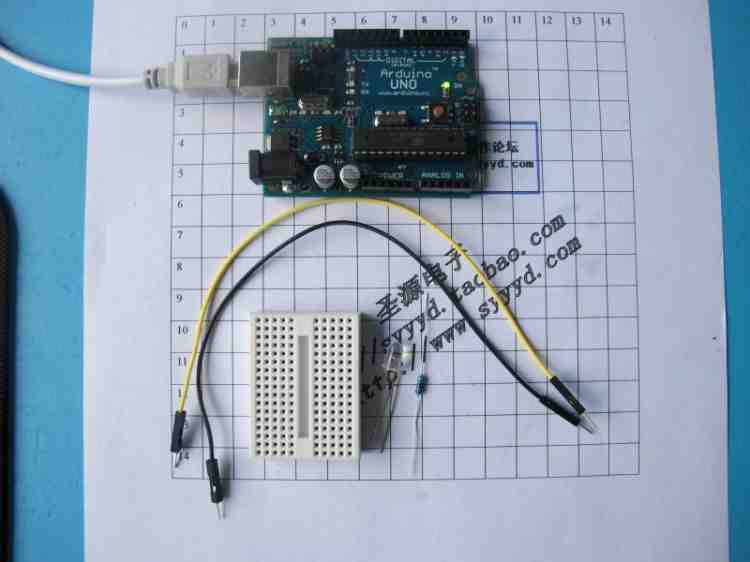

实验用到的元件

实验用到的元件 有一个470欧姆的电阻，一个LED,2根杜邦线，一块实验板。

原理图



LED长脚的为正，短脚为负极。

连接图

LED的正极连接 IO口9，LED负极连接电阻，电阻的另外一端接GND.

实验演示视频：



代码

1. int ledPin=9; //设定控制LED的数字IO脚
3. void setup()
5. {
7. pinMode(ledPin,OUTPUT);//设定数字IO口的模式，OUTPUT 为输出
9. }
11. void loop()
13. {
15. digitalWrite(ledPin,HIGH); //设定PIN5脚为HIGH = 5V左右
17. delay(10); //设定延时时间，2000 = 2秒
19. digitalWrite(ledPin,LOW); //设定PIN5脚为LOW = 0V
21. delay(350); //设定延时时间，2000 = 2秒
23. }

复制代码
