自己动手制作 32*16LED点阵~！ 含程序 原理图

[复制链接]
SYDZ__顺
跳转到指定楼层
楼主
发表于 2011-8-25 11:38:29 | 只看该作者 |只看大图 回帖奖励 |倒序浏览 |阅读模式
32*26LED点阵 终于完成的  ~！~！
文字 描述 比较少  看图 应该没问题 ~！！！~！

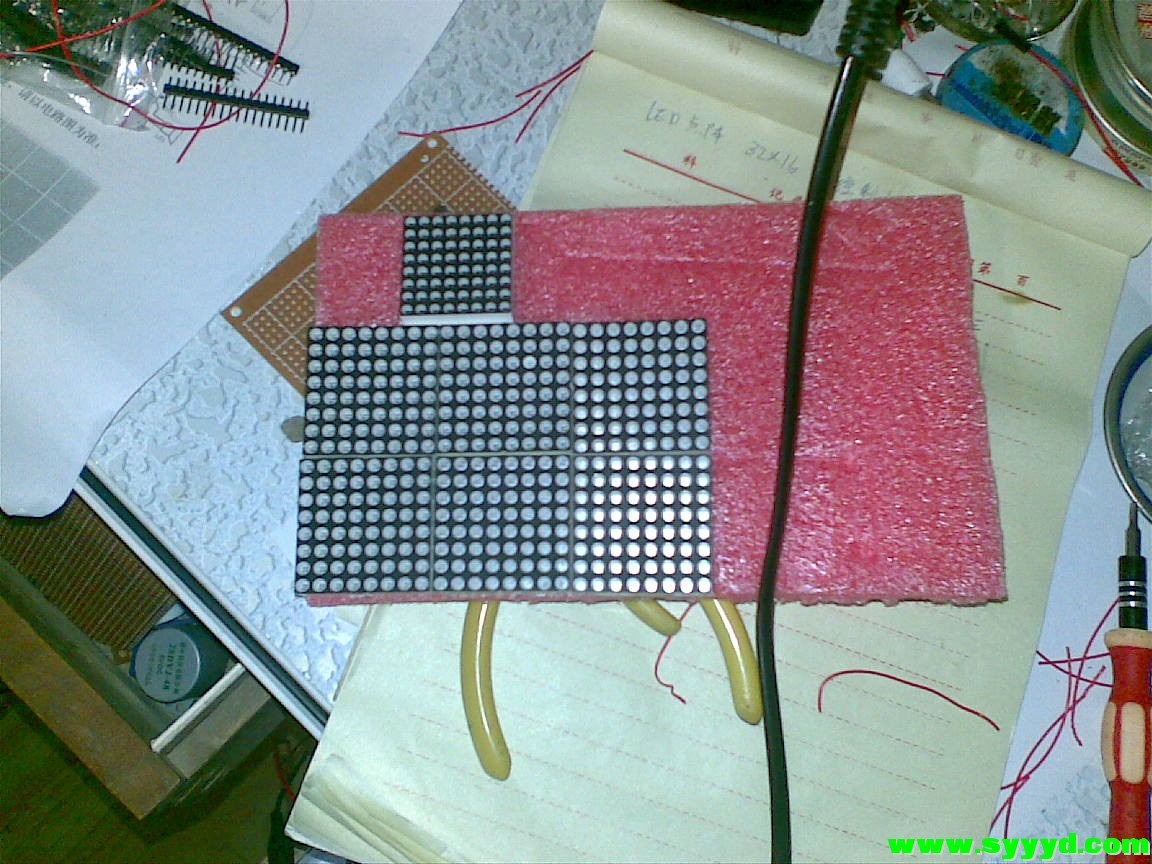

8*8  3.9MM  红绿 双色点阵 在制作中只要单色就可以了

       显示电路 原理图


32*16LED点阵 显示部分


32*16LED点阵 显示部分 背后焊接图
32*16LED点阵 显示部分  正面  刚刚焊上 三极管
    控制板 原理图
单片几主控板




还未焊接完的 主控板背后
   主控板的 整体样貌
主控板 背面 焊接完完毕

行驱动电路和译码器扫描电路  原理图
      行驱动电路和译码器扫描电路      加    显示电路
行驱动和译码器
行驱动电路和译码器扫描电路  的背面  焊接完毕的

按键电路 原理图
独立按键板

控制板   按键板   行驱动电路和译码器扫描电路
  在单片机实验板上测试 ~！~
   显示电路的 接线

   主控板+扫描编译电路+显示电路


   整体   背面
整体   正面
   显示  测试
显示  测试
显示  测试
显示  测试
日期 时间 测温
    显示  测试
有问题的 朋友 可以加我 QQ  程序可以向我要 也可以直接“ 万用电路板 ”网下
原理图整理于  “ 万用电路板 ” !  !  !
