立体声功率放大器-TDA1557 -制作DIY -转载自外国网站

sydz

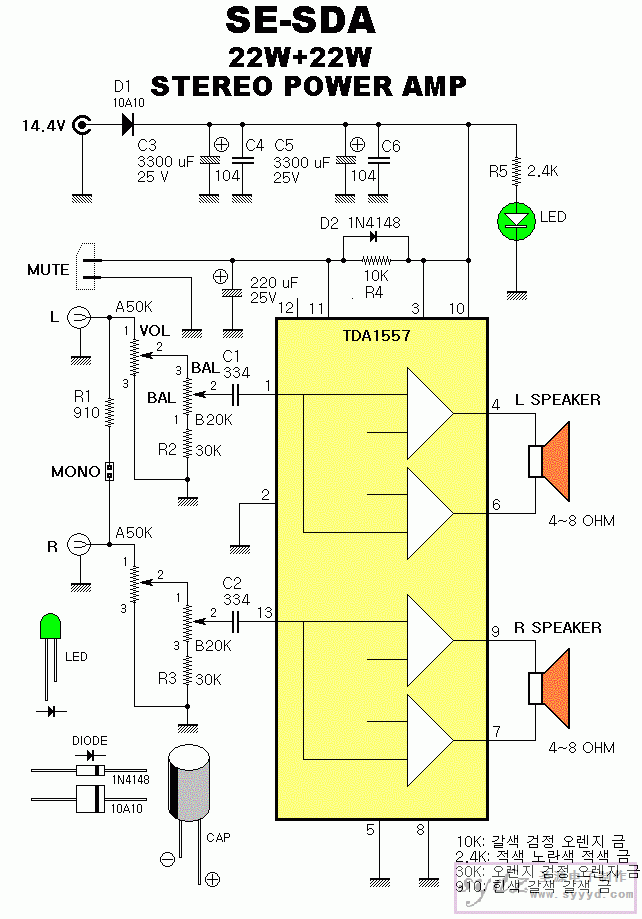

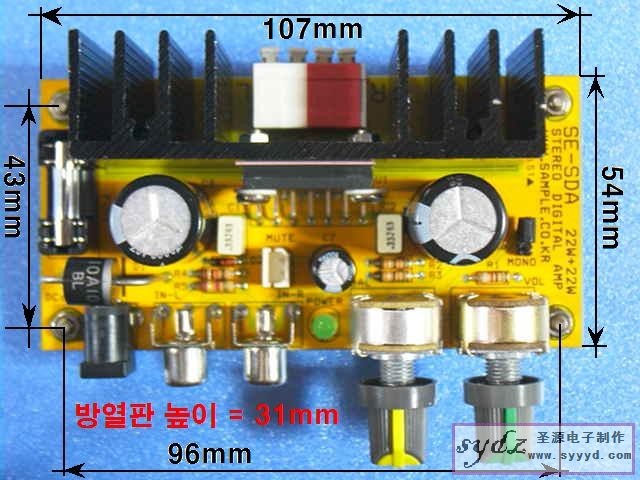

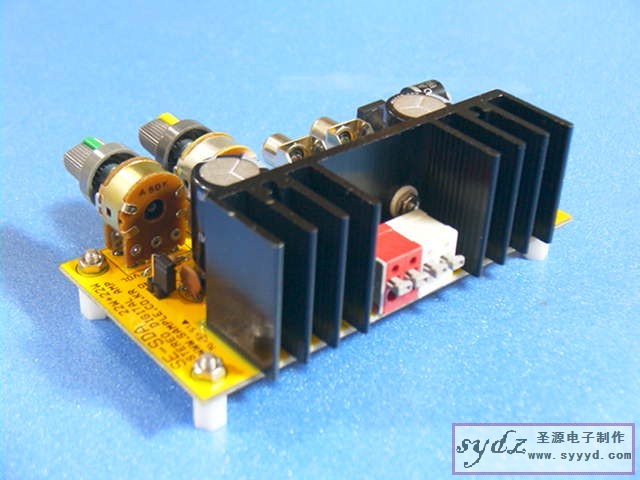

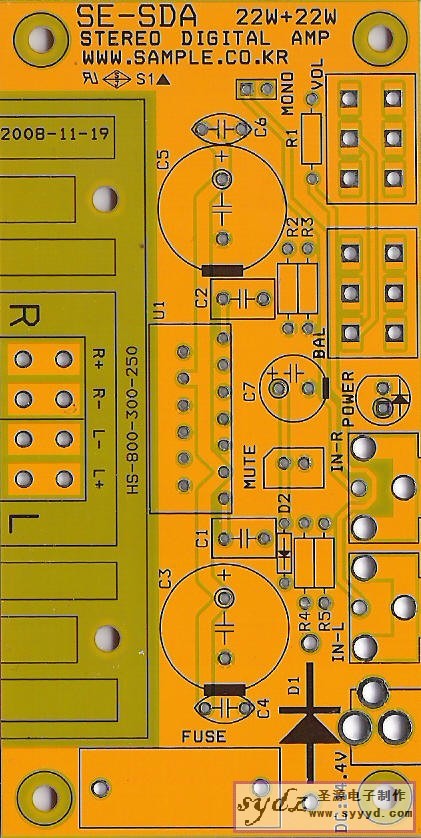

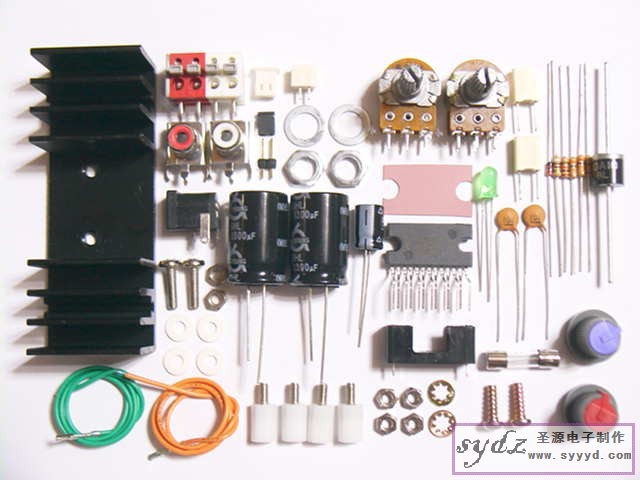

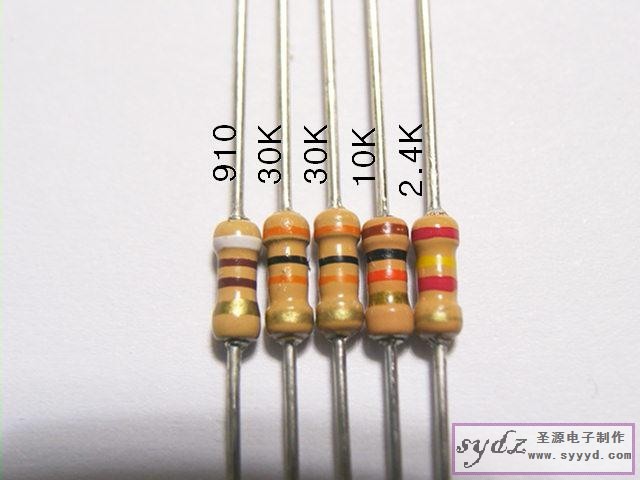

  22W + 22W立体声功率放大器   车载电源（14.4V），太阳能电池板（18V）电源可作为。

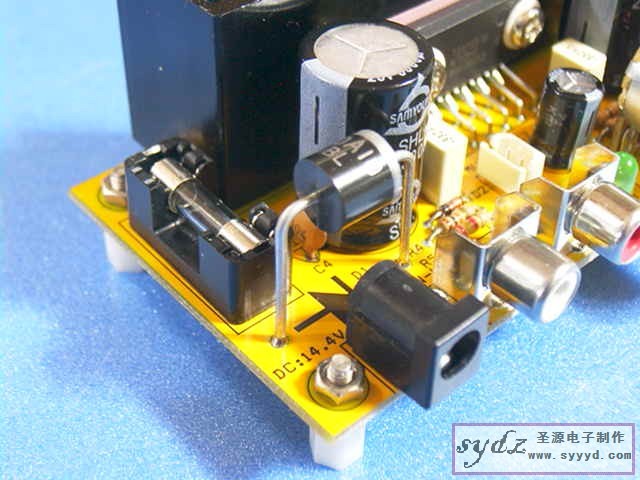

电源反极性二极管耐10A

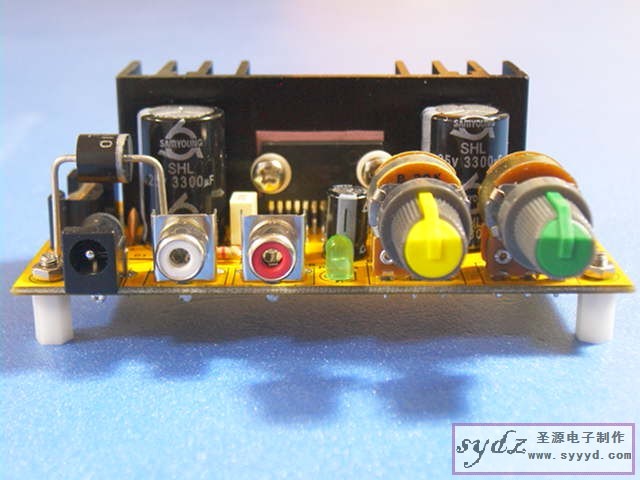

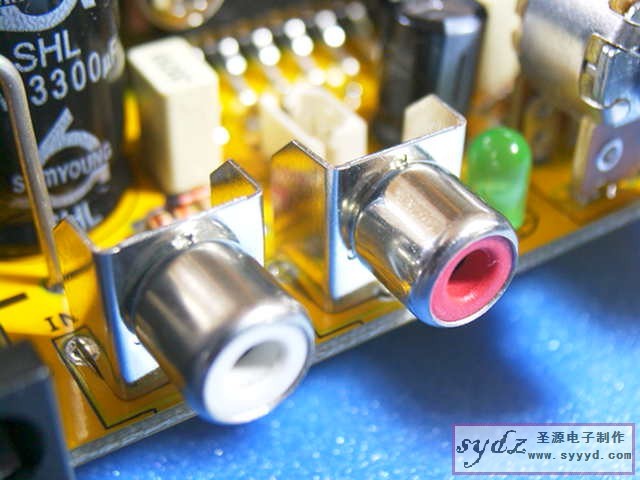

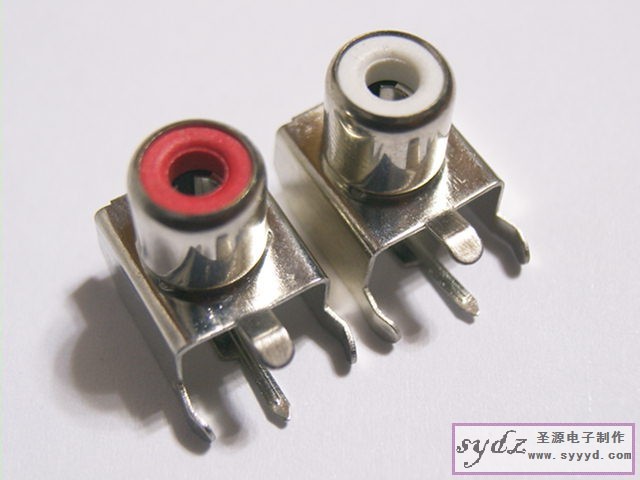

Hinsaek RCA连接器和音频连接：左声道红：右声道。  CD播放器，收音机调谐器，笔记本电脑（耳机输出），MP3（耳机输出）连接。

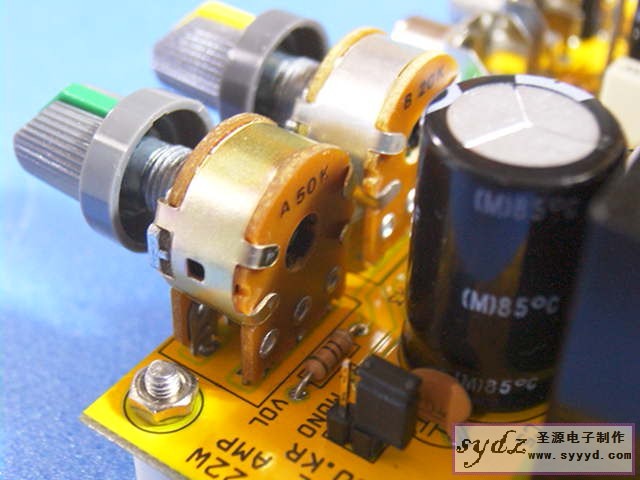

平衡左侧音量，右边是主音量。

恩智浦的汽车音响数字电源Ampilfier：最大输出22W +22 W（4欧姆负载）

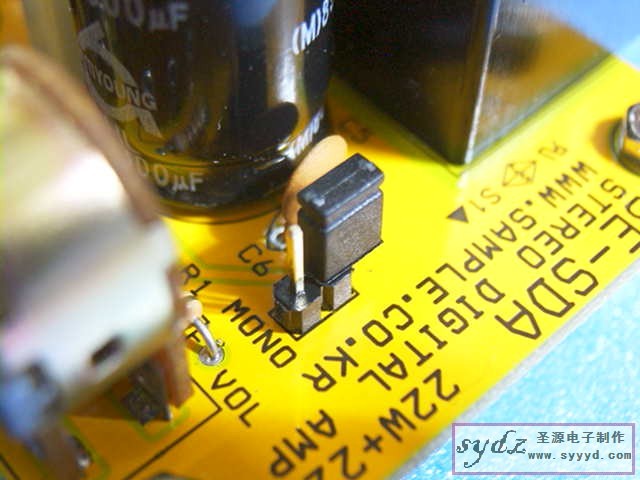

如果一个单声道放大器，行为短期跳线。  只有一个信号可以进来L或R输入左，右扬声器，声音就是一切。

静音开关连接器

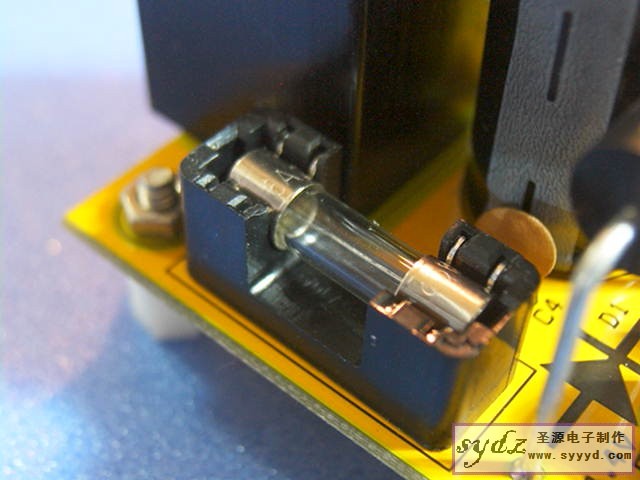

保险丝6A

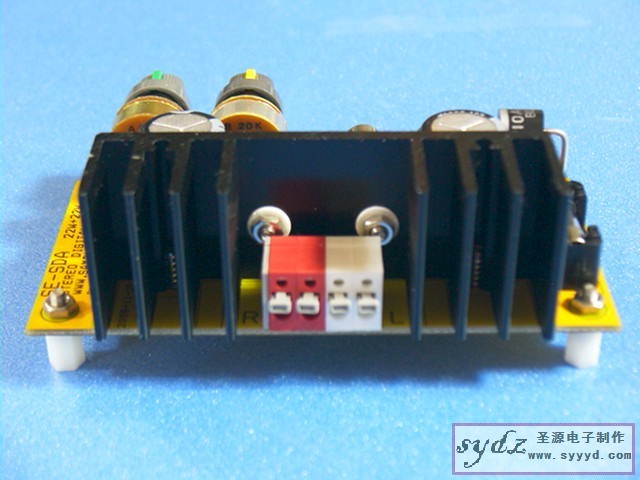

扬声器连接端子：左（红色）右声道扬声器，右（hinsaek）连接到左声道扬声器。

NXP（Phillipse）的22W + 22W数字电源ampeu

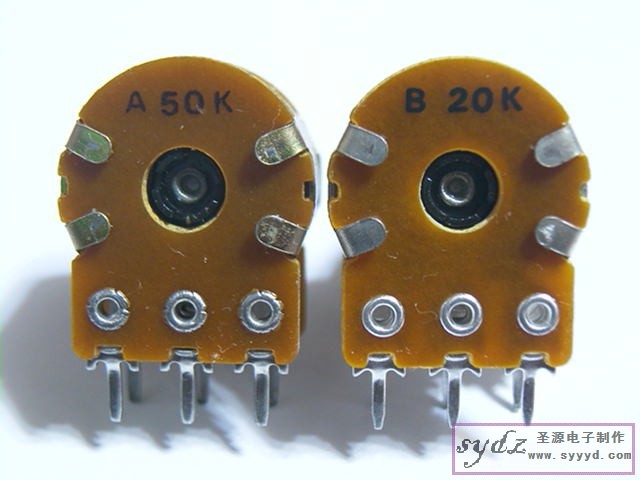

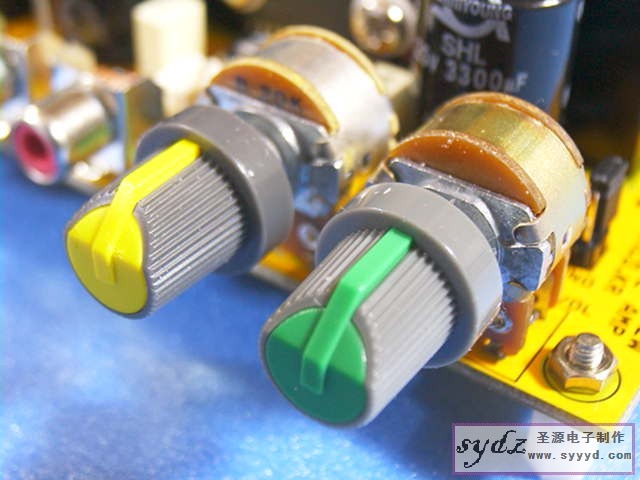

A型主音量，B型平衡量

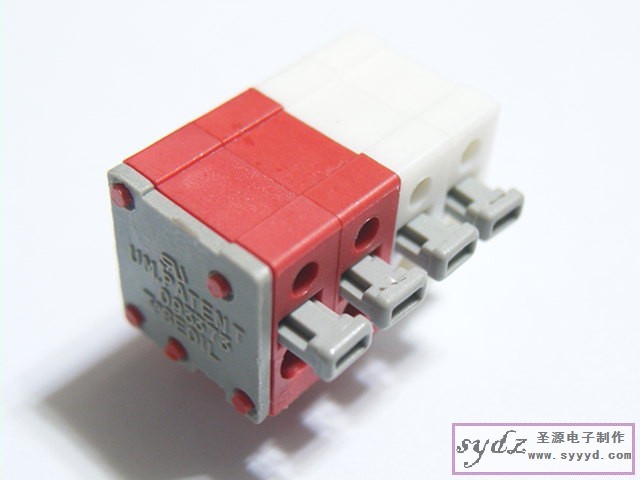

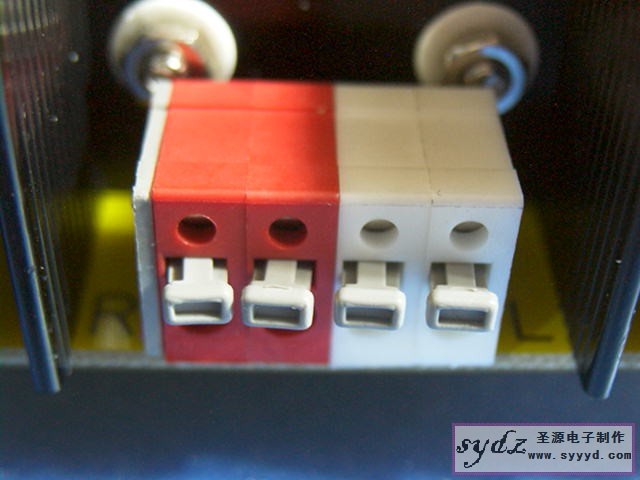

而不需要驱动程序连接扬声器接线端子

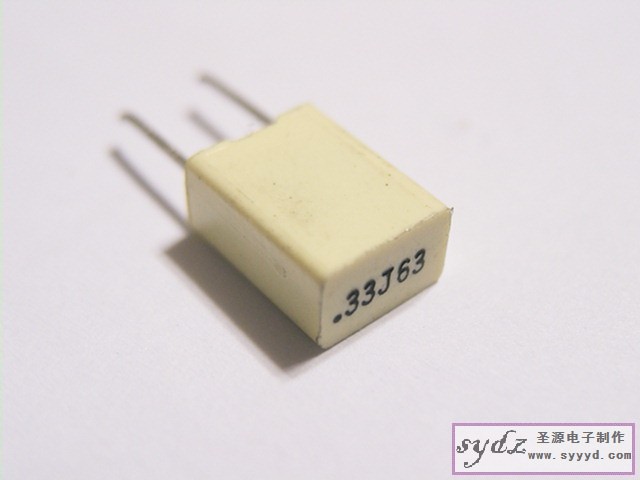

先进的音频薄膜电容器

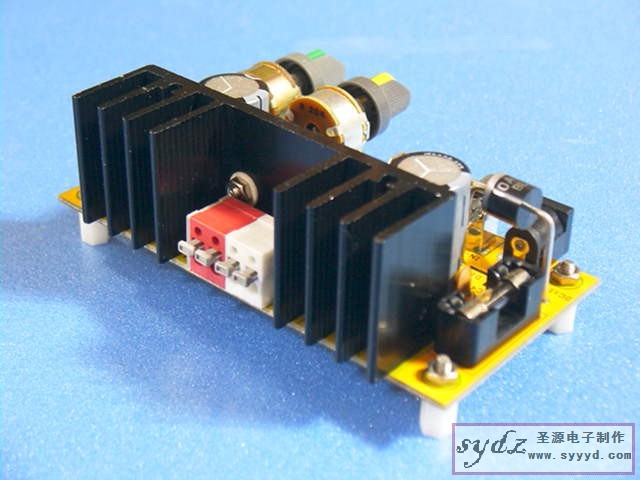

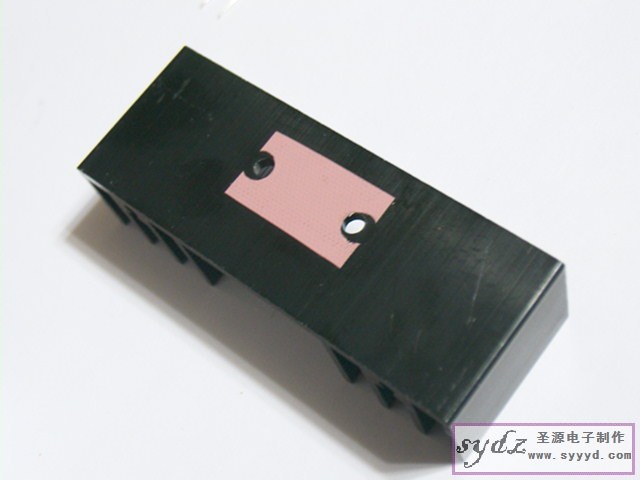

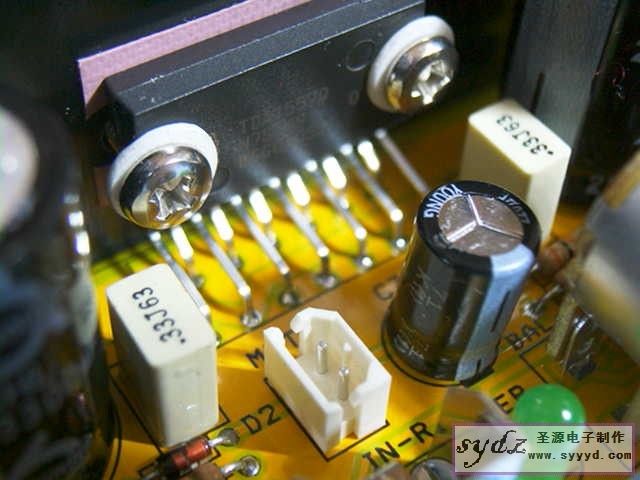

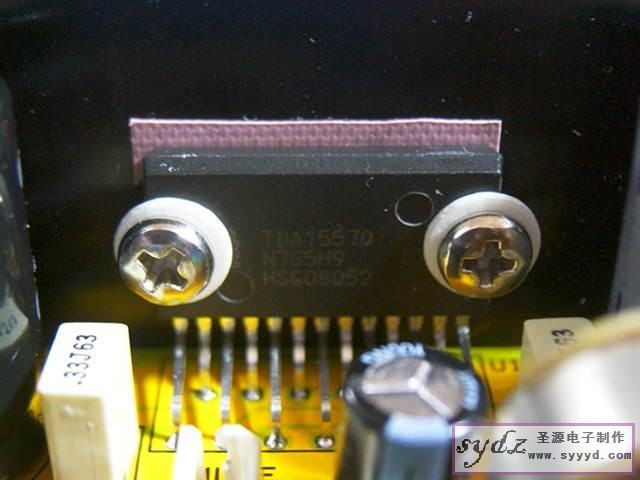

散热器连接到绝缘纸绝缘必须使用。散热器是电气连接到0V。  TA17557 GND不属于金属散热片的一部分，绝缘应。  如果不绝缘IC将受到损害。

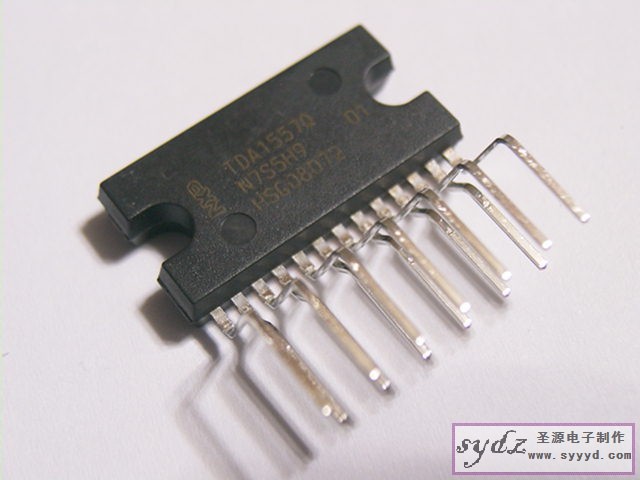

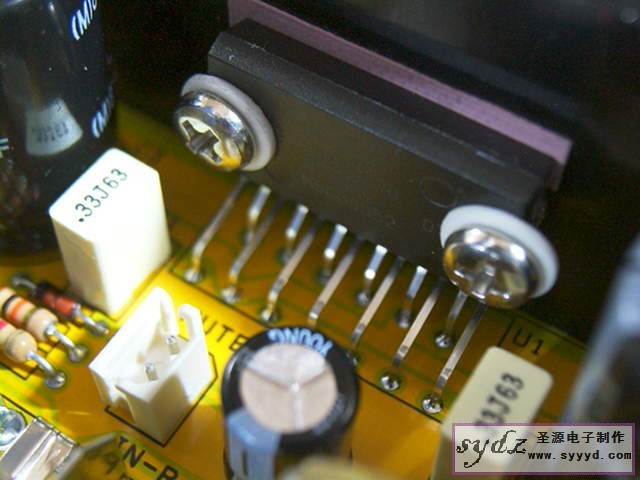

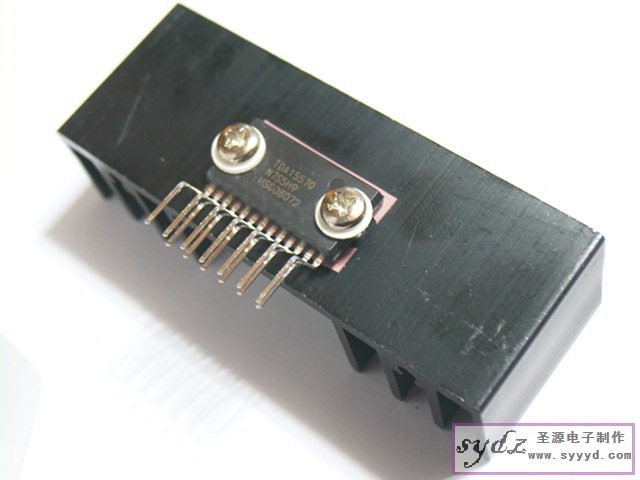

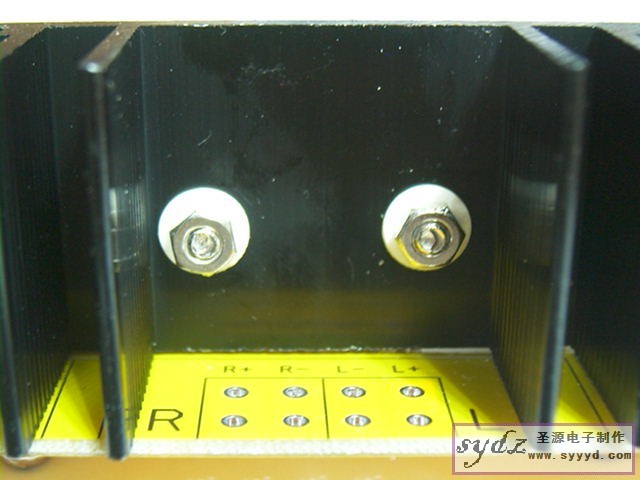

TDA1557 3 × 12MM的散热片螺栓是固定的。

不完全拧紧螺栓拧紧螺母，以悠闲的步伐。

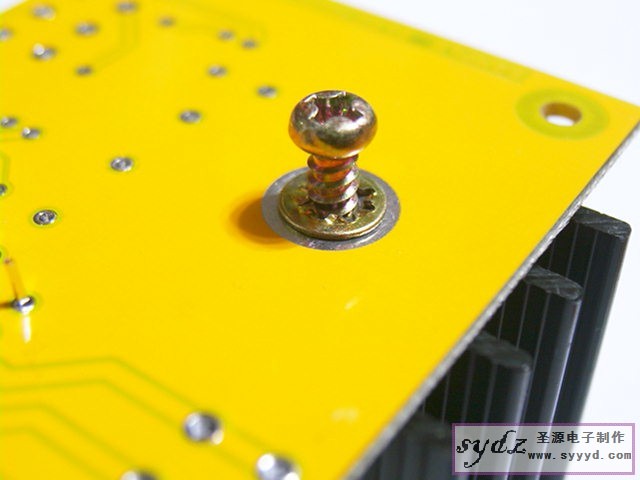

Selpeutaep垫圈和螺钉固定到PCB热板。

TDA1557拧紧螺母，足以坚持到散热片。
