虚拟串口以及在Proteus中的使用-仿真

sydz · 发表于 2011-11-28 13:58:46

一，虚拟串口虚拟串口是计算机通过软件模拟的串口，当其它设计软件使用到串口的时候，可以通过调用虚拟串口仿真模拟，以查看所设计的正确性。首先要安装虚拟串口设置的软件，网上有很多设置虚拟串口的软件，我用的是VSPD，可试用1个月，试用期过后，该软件将不能使用，但不用担心，所设置的虚拟串口不会消失，可以继续使用。设置界面：

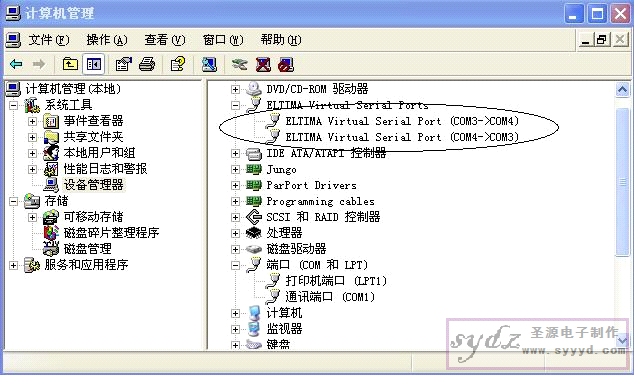

我设置的是COM3和COM4，软件只能成对设置，主要是因为通信时，一方可以监视另一方，如果仅设置1个虚拟串口的话，如你用COM3发送接收数据，但发送了什么接收到什么，你无法验证其正确与来源。这是人家编写软件的高明之处。软件设置时将所设置的两个虚拟串口对接，这样就可实现发送与接收的监视。从设备管理器中可以看到

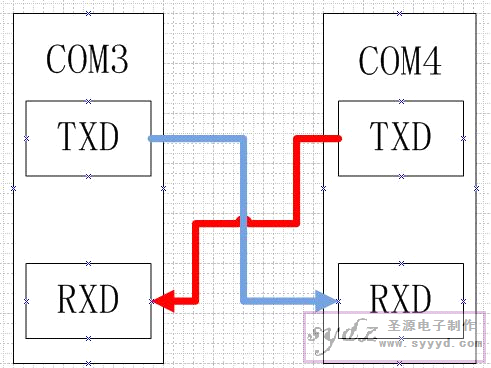

两个虚拟串口对接方式：

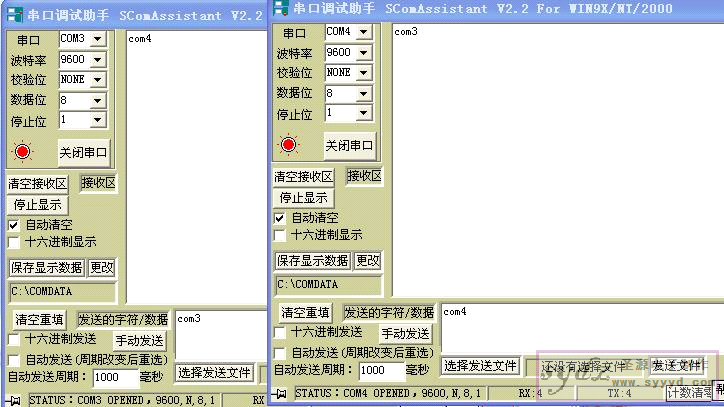

这样可以用串口调试助手调试串口通信了，从下图可以看到COM3发送的数据到达了COM4的接收区域，COM4发送的数据到达了COM3的接收区域，从而实现了COM3与COM4之间的互联互通。

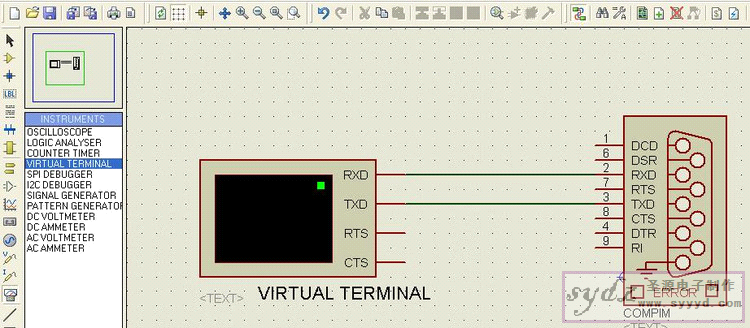

到这虚拟串口已经设置好，对其它设计软件而言，虚拟串口和普通串口没有区别，如串口调试助手对虚拟串口的使用和普通串口的使用方法一样。二，虚拟串口在Proteus中的使用下一步介绍一下虚拟串口在Proteus中的使用，更准确的应该说是“串口在Proteus中的使用”，只不过我们用软件实现仿真，虚拟串口在这使用的比较频繁。先在Proteus中将环境建立起来，很简单，先需要两个元器件就可以建立连接VIRTUAL TERMINAL和COMPIM,如图VIRTUAL TERMINAL的TXD与COMPIM的TXD相连，RXD与RXD相连，后面有图分析为什么这样相连：

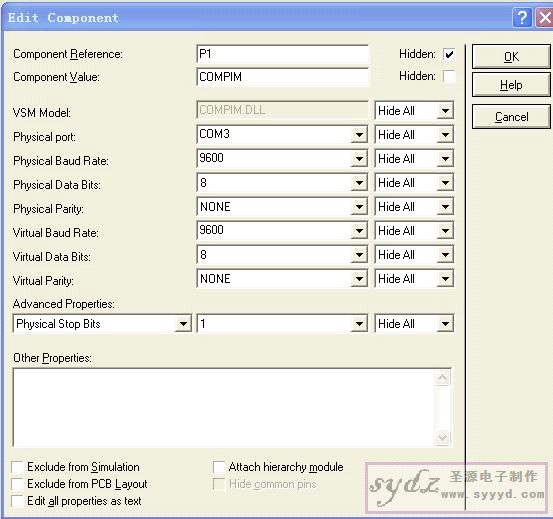

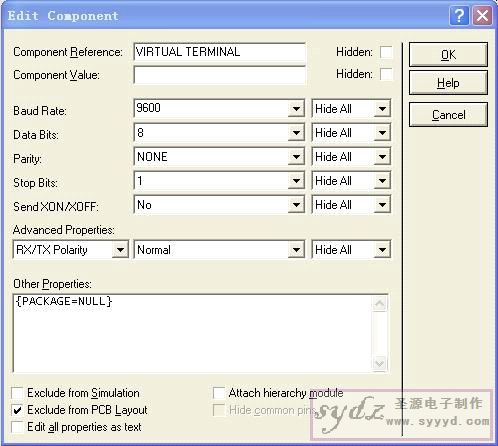

VIRTUAL TERMINAL是串口监视仪器，可以通过它将数据线上的符合RS232协议的波形捕捉到，并显示出来，也可以往数据线上发送RS232协议的波形；COMPIM为串口元件，可设置占用计算机上哪一个串口，可以是“实际串口”，也可以是“虚拟串口”，对Proteus而言，是分不清虚拟串口还是实际串口的。下一步就要设置通信速率以及通信格式了，在属性框中实现设置相同的就行了。这样就可实现数据的通信了。图为本人的VIRTUAL TERMINAL和COMPIM的设置：

下一步就是实现Proteus与串口调试助手之间的通信了。在VIRTUAL TERMINAL中可直接键盘输入想要发送的数据，但界面中无任何显示，可以通过串口调试助手看到相应的输入数据。这样的的话即实现数据从Proteus中传送到串口调试助手中了，其相应的数据流向关系为

现在大家知道为什么在Proteus中VIRTUAL TERMINAL的TXD与COMPIM的TXD相连接，而RXD与RXD相连接的原因了吧。三，在Proteus中实现单片机的串口调试功能这个做起来就比较简单了，我编写了一个工作在9600bps的8051的串口程序，程序的功能就是将串口接收到的数据发送出来，Proteus中的连线为：

数据传输的图示为：

这样就模拟实现了单片机与串口之间的通信，可以实现两者之间的仿真设计。同样实现该通信的数据流为：

sydz · 发表于 2011-11-28 14:08:17

软件下载地址：Virtual Serial Port Driver 6.9 虚拟串口软件破解版--软件

mrlin · 发表于 2011-11-30 14:04:37

好东西学习学习

Ke我学雷锋 · 发表于 2012-11-17 05:10:52

谢谢楼主！！！！

6w5a0y4k3 · 发表于 2013-10-23 23:41:31

我来支持一下楼主
