8X8 FFT音频谱 声音控制 声控LED 频谱仪 64点阵LED FFT音频谱 电子制作套件 散件

[复制链接]
发表于 2013-6-7 12:42:57 | 显示全部楼层 |阅读模式
视频请看2楼!!!
8X8 FFT音频谱 声音控制 声控LED 频谱仪 64点阵LED FFT音频谱 电子制作套件 散件
介绍
  • 工作电压:5V
  • 带有固定安装孔
  • 电路板板尺寸:75 X 45 毫米
  • 无需滤波电路,驱动点数、频谱指示等多项指标。
  • 固化程序,支持8*8(8行8列)LED显示;
  • 专为音响设备设计,广泛应用于各类音频输出设备;
  • 专业音频解码,显示音频信号的频率和幅度;
  • 三显示模式(快闪、慢闪1和 慢闪2)选择,提供超炫的视觉感受;
  • 三种灵敏度模式(高、中、低灵敏度)选择,适应不同的电源环境;
  • 音频自动增益调节,始终显示最佳视觉效果;
  • 电路设计简单,加限流电阻直接驱动LED。
  • 带有自测模式


按键功能说明:
“功能按键”引脚接一个按键,具体有以下三种操作:
1 改变显示模式(按住按键小于1.5秒)
该按键为“乒乓”工作模式,短按一次按键(按住按键小于1.5秒)就会改变一次显示模式。
慢闪1式(显示器显示“S1”):在此模式下,显示刷新速度最慢慢,视觉感觉良好。
快闪式(显示器显示“F”):在此模式下,显示刷新频率很快,动感。
慢闪2式(显示器显示“S2”):在此模式下,显示刷新频率适中。
本芯片复位即工作在“慢闪2”式模式下,短按一次按键就改变一次模式。
2 改变信号检测灵敏度模式(按住按键大于1.5秒)
该按键为“乒乓”工作模式,长按一次按键(按住按键大于1.5秒)就会改变一次信号检测的灵敏度。
较低灵敏度(显示器显示“L”):在此模式下,能够过滤较弱的干扰信号 ,对电源的杂波反应不敏感。
较高灵敏度(显示器显示“H”):在此模式下,能够检测出更弱的音频信号,对电源的杂波反应敏感。
适中灵敏度(显示器显示“M”):在此模式下,信号检测灵敏,对电源的杂波要求不高。
本芯片复位即工作在“适中灵敏度”模式下,长按一次按键就改变一次灵敏度模式。
3 进入测试模式
   先按住按键不放,上电,芯片自动进入测试模式。测试模式下,可以测试LED的亮度和线路的好坏。

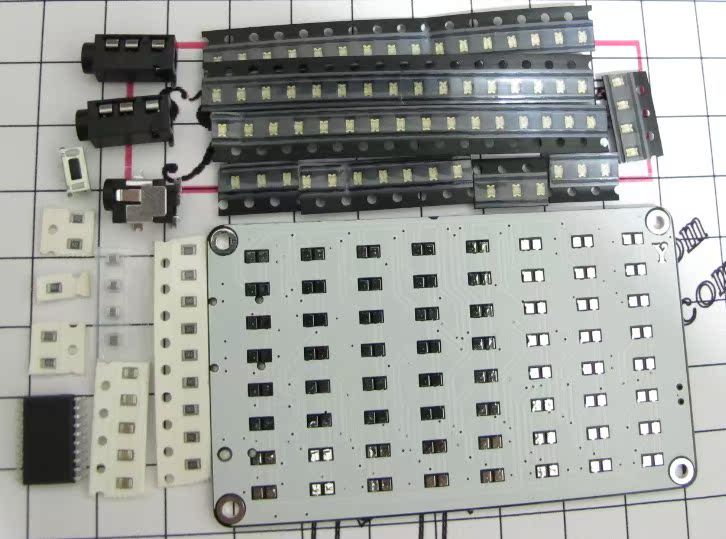

下图全部元件展示:
\]


LED 面焊接示意图.jpg
焊接示意图 正面

焊接示意图 反面


原理图

所有配件清单:
名称
型号
数量
电阻
33
9
电阻
10
1
电阻
330k
2
电阻
1K
2
电容
106
4
电容
104
5
芯片
fft2088
1
发光二极管
LED
68
轻触开关
1
3.5MM 贴片音频口
2
3.5MM DC电源座
1
电路板
1

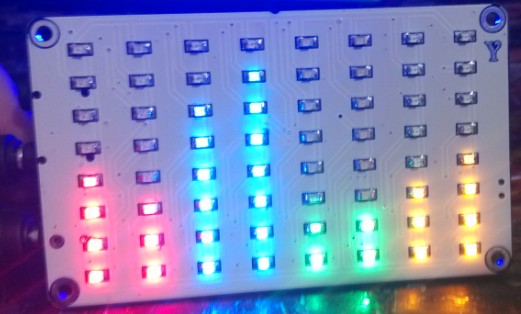

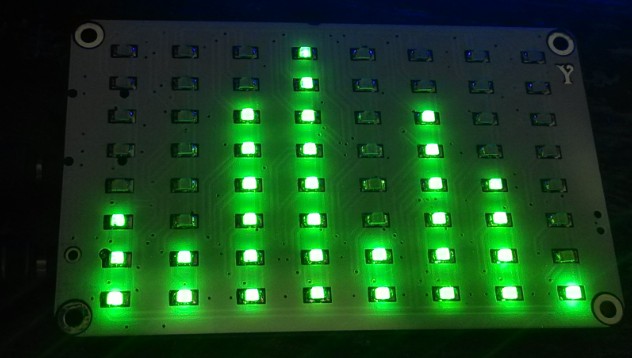

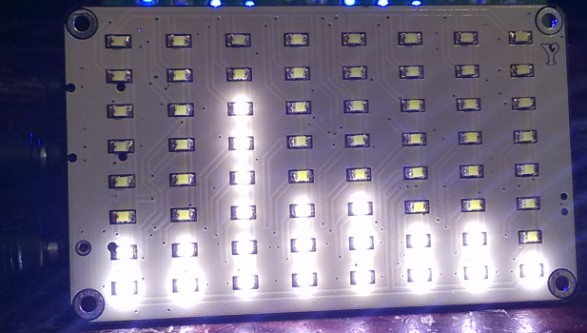

套餐各种颜色展示:


需要购买可以,进入本站的 淘宝店

回复

使用道具 举报

 楼主| 发表于 2013-6-7 12:44:20 | 显示全部楼层

回复 支持 反对

使用道具 举报

发表于 2013-8-30 15:50:44 | 显示全部楼层
fft2088的具体型号是什么呀,百度找不到??
回复 支持 反对

使用道具 举报

发表于 2013-10-23 18:25:20 | 显示全部楼层
1  How mush of 8x8   FFT   is 2 pcs
2                    12x11 FFT   is 2 pcs
3 Do you can sale me for IC ?
4 Do you can soldering for component not LED?

回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-10-23 23:08:51 | 显示全部楼层
Pong 发表于 2013-10-23 18:25
1  How mush of 8x8   FFT   is 2 pcs
2                    12x11 FFT   is 2 pcs
3 Do you can sale  ...

具体需要什么呢  ? 需要焊接可以提供定做,需要量  100 以上
